ОБЛАСТЬ ПРИМЕНЕНИЯ
Предназначаются для передачи и распределения электри- ческой энергии в стационарных установках на номинальное напряжение 0,66 и 1кВ номинальной частотой 50Гц. Вид кли- матического исполнения кабелей УХЛ, категории размещения 1-5 по ГОСТ 15150. Предназначены для прокладки в кабель- ных сооружениях, на трассах, где возможны растягивающие усилия в процессе эксплуатации, в том числе для прокладки в сейсмически активных районах, условиях вечной мерзлоты и районах, подверженных смещению почв, в насыпных и боло- тистых грунтах, а также для прокладки по дну водоемов без заглубления.
Кабели марки ВКбШвнг, АВКбШвнг не распространяют го- рение при групповой прокладке в пучках.

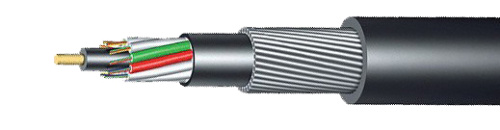

КОНСТРУКЦИЯ КАБЕЛЯ:
•токопроводящая жила – медная или алюминиевая, однопроволочная, или многопроволочная уплот- ненная, круглой или секторной формы, по ГОСТ 22483;•изоляция – из поливинилхлоридного пластиката (ПВХ);
•поясная изоляция – накладывается поверх скрученных изолированных жил в виде выпрессованного слоя из ПВХ пластиката, не распространяющего горения;
•защитный покров – в виде стальных оцинкованных проволок, опоясанных стальной оцинкованной лентой;
•оболочка – из ПВХ пластиката, не распространяющего горения.
Cечение и количесиво жил, мм2 |
Диаметр кабеля, мм |
Вес кабеля, кг |
|
ВКбШвнг, АВКбШвнг |
ВКбШвнг |
АКбШвнг |
|
3*1,0 |
12,8 |
320 |
- |
3*1,5 |
13,3 |
349 |
- |
3*2,5 |
14,2 |
404 |
360 |
3*4 |
15,1 |
479 |
408 |
3*6 |
16,2 |
561 |
457 |
3*10 |
18,6 |
897 |
724 |
3*16 |
21,2 |
1194 |
893 |
3*25мж |
24,9 |
1651 |
1264 |
3*35мж |
27,1 |
2058 |
1571 |
3*50мж |
29,4 |
2560 |
1845 |
3*70 |
33,7 |
3304 |
2315 |
3*95 |
38,6 |
4572 |
3221 |
3*120 |
41,8 |
5384 |
3672 |
3*150 |
47,1 |
6873 |
4834 |
3*185 |
51,4 |
8238 |
5608 |
3*240 |
57,2 |
10117 |
6699 |
4*1,0 |
13,4 |
352 |
- |
4*1,5 |
14 |
387 |
- |
4*2,5 |
15 |
454 |
396 |
4*4 |
16,1 |
548 |
455 |
4*6 |
18,1 |
818 |
680 |
4*10 |
19,9 |
1043 |
814 |
4*16 |
22,8 |
1419 |
1018 |
4*25 мж |
26,8 |
1975 |
1461 |
4*35мж |
29,2 |
2500 |
1799 |
4*50 мж |
31,9 |
3169 |
2150 |
4*50(с) |
31,9 |
3188 |
2169 |
4*70(с) |
37,9 |
4492 |
3077 |
4*95(с) |
42 |
5618 |
3692 |
4*120(с) |
47 |
7235 |
4795 |
4*150(с) |
51,4 |
8635 |
5587 |
4*185(с) |
56,2 |
10207 |
6456 |
4*240(с) |
62,6 |
12672 |
7800 |
4*300(с) |
68,2 |
15520 |
9169 |
4*400(с) |
77,1 |
20289 |
12398 |
4*500(с) |
85,3 |
25202 |
14588 |
Cечение и количесиво жил, 2 |
Диаметр кабеля, |
Вес кабеля, |
|
ВКбШвнг, АВКбШвнг |
ВКбШвнг |
АКбШвнг |
|
5*1,5 |
14,8 |
427 |
- |
5*2,5 |
15,9 |
508 |
435 |
5*4 |
17,1 |
621 |
504 |
5*6 |
19,3 |
923 |
750 |
5*10 |
21,3 |
1195 |
1339 |
5*16 |
25,2 |
1841 |
909 |
5*25 мж |
28,4 |
2265 |
1623 |
5*25 1кВмж |
29 |
2307 |
1665 |
5*35мж |
31,1 |
2907 |
2006 |
5*50 мж |
35,9 |
4107 |
2806 |
5*70 |
41,3 |
5309 |
3501 |
5*95 |
47,2 |
7261 |
4801 |
5*120 |
51,3 |
8628 |
5516 |
5*150 |
56,2 |
10290 |
6402 |
5*185 |
62 |
12338 |
7550 |
5*240 |
68,7 |
15369 |
9154 |
3*4+1*2,5 |
16,5 |
603 |
516 |
3*6+1*4 |
18,1 |
801 |
673 |
3*10+1*6 |
19,9 |
1004 |
798 |
3*16+1*10 |
22,8 |
1369 |
998 |
3*25+1*16мж |
26,8 |
1889 |
1413 |
3*35+1*16мж |
29,2 |
2340 |
1776 |
3*50+1*25мж |
31,9 |
2941 |
2113 |
3*50+1*25 (с) |
31,9 |
2941 |
2113 |
3*50+1*35 (с) |
31,9 |
3032 |
2126 |
3*70+1*35 (с) |
37,9 |
4177 |
3036 |
3*95+1*50 (с) |
42 |
5276 |
3637 |
3*95+1*70 (с) |
42 |
5447 |
3662 |
3*120+1*70 (с) |
47 |
7022 |
4760 |
3*120+1*95 (с) |
47 |
6915 |
4745 |
3*150+1*70 (с) |
51,4 |
7968 |
5491 |
3*185+1*95 (с) |
56,2 |
9549 |
6358 |
3*240+1*120 (с) |
62,6 |
11608 |
7650 |
3*300+1*150 (с) |
68,2 |
13823 |
8867 |
3*400+1*240 (с) |
77,1 |
19345 |
12081 |
3*500+1*300 (с) |
85,3 |
23843 |
14375 |
Гарантийный срок эксплуатации
|
5 лет |
Температура окружающей среды при эксплуатации кабеля, °С
|
от -50 до +50 |
Длительно допустимая температура нагрева жилы кабеля, °С
|
70 |
Относительная влажность воздуха при температуре до +35°С, %
|
98 |
Предельно допустимая температура жилы кабеля при коротком замыкании, °С
|
160 |
Допустимый нагрев жил кабеля в режиме перегрузки, °С , не более
|
90 |
Радиус изгиба при прокладке и монтаже, диам. кабеля не менее:
|
многожильные - 7,5, одножильные - 10 |
Кабели прокладываются при температуре (без предварительного подогрева), °С
|
не ниже -15 |
Срок службы
|
30 лет |
