ОБЛАСТЬ ПРИМЕНЕНИЯ
Предназначаются для передачи и распределения электрической энергии в стационарных установках на номинальное напряжение 0,66 и 1кВ номиналь- ной частотой 50Гц. Вид климатического исполнения кабелей УХЛ, категории размещения 1-5 по ГОСТ 15150. Применяются для прокладки в земле (транше- ях), помещениях, туннелях, каналах, шахтах (кроме прокладки в блоках) в условиях агрессивной среды
при присутствии механических воздействий на кабель, а так же на открытом воздухе, если кабель не под- вергается значительным растягивающим усилиям, но при наличии опасности механических повреждений в процессе эксплуатации.
Кабели марки ВБбШв не распространяют горение при одиночной прокладке.
Кабели марки ВБбШвнг не распространяют горение при групповой прокладке в пучках.

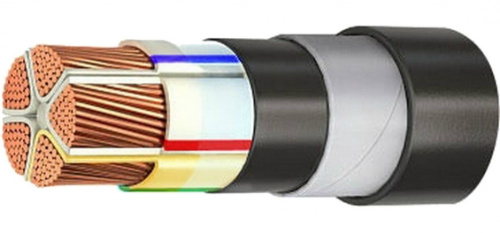

КОНСТРУКЦИЯ КАБЕЛЯ:
•токопроводящая жила – медная, однопроволочная, или многопроволочная уплотненная, круглой или секторной формы, по ГОСТ 22483;•изоляция – из поливинилхлоридного пластиката (ПВХ);
•поясная изоляция – накладывается поверх скрученных изолированных жил в виде выпрессованного слоя из ПВХ пластиката. В кабелях марки ВБбШвнг из ПВХ пластиката, не распространяющей горение;
•защитный покров – в виде двух стальных оцинкованных лент;
•оболочка – из ПВХ пластиката, в кабелях марки ВБбШвнг из ПВХ пластиката, не распространяющей горение.
|
Число жил, сечение, мм2 |
Наружный диаметр, мм |
Расчетная масса, кг/км |
|
|
ВБбШв, ВБбШвнг |
ВБбШв |
ВБбШвнг |
|
|
3*2,5 |
13,4 |
302 |
341 |
|
3*2,5 1кВ |
13,8 |
334 |
357 |
|
3*4 |
14,4 |
368 |
412 |
|
3*4 1кВ |
15,7 |
385 |
463 |
|
3*6 |
15,4 |
442 |
491 |
|
3*6 1кВ |
16,6 |
483 |
543 |
|
3*10 |
18,3 |
620 |
684 |
|
3*16мж |
20,3 |
829 |
903 |
|
3*25мж |
24,2 |
1350 |
1395 |
|
3*35мж |
27,7 |
1406 |
1468 |
|
3*50мж |
31,5 |
1949 |
1995 |
|
3*70 |
35,0 |
2601 |
2629 |
|
3*95 |
39,4 |
3430 |
3465 |
|
3*120 |
42,7 |
4193 |
4231 |
|
3*150 |
46,1 |
5115 |
5176 |
|
3*185 |
50,7 |
6250 |
6311 |
|
3*240 |
56,1 |
7953 |
8008 |
|
3*4+1*2,5 |
15,3 |
388 |
466 |
|
3*6+1*4 |
16,7 |
485 |
570 |
|
3*10+1*6 |
20,1 |
594 |
798 |
|
3*16+1*10мж |
22,4 |
1011 |
1107 |
|
3*25+1*16мж |
27,2 |
1589 |
1641 |
|
3*35+1*16мж |
29,6 |
1921 |
2107 |
|
3*50+1*25мж |
34,1 |
2501 |
2672 |
|
3*50+1*25 (с) |
32,2 |
2139 |
2164 |
|
3*50+1*35 (с) |
32,2 |
2233 |
2258 |
|
3*70+1*35 (с) |
33,3 |
2777 |
2803 |
|
3*95+1*50 (с) |
37,9 |
3000 |
3747 |
|
3*95+1*70 (с) |
37,9 |
3714 |
4112 |
|
3*120+1*70 (с) |
41,4 |
4612 |
4648 |
|
3*120+1*95 (с) |
41,4 |
4845 |
4881 |
|
3*150+1*70 (с) |
43,8 |
5473 |
5512 |
|
3*185+1*95 (с) |
46,9 |
6735 |
6781 |
|
3*240+1*120 (с) |
52,2 |
8567 |
8618 |
|
3*300+1*150 (с) |
59,4 |
10796 |
10859 |
|
3*400+1*240 (с) |
68,4 |
14638 |
14725 |
|
3*500+1*300 (с) |
76,2 |
17918 |
18242 |
|
4*1,5 |
12,7 |
307 |
348 |
|
4*2,5 |
16,4 |
364 |
391 |
|
4*4 |
15,3 |
480 |
524 |
|
Число жил, сечение, 2 |
Наружный диаметр, мм |
Расчетная масса, кг/км |
|
|
ВБбШв, ВБбШвнг |
ВБбШв |
ВБбШвнг |
|
|
4*6 |
17 |
578 |
611 |
|
4*10 |
19,7 |
757 |
819 |
|
4*16мж |
21,9 |
1016 |
1100 |
|
4*25мж |
26,6 |
1558 |
1668 |
|
4*25мж 1 Кв |
27,1 |
1644 |
1699 |
|
4*35мж |
28,9 |
1764 |
2082 |
|
4*35мж 1кВ |
29,4 |
1857 |
2115 |
|
4*50мж |
33,3 |
1909 |
2203 |
|
4*50мж 1кВ |
33,8 |
2803 |
2859 |
|
4*50(с) |
35,3 |
3011 |
3356 |
|
4*70(с) |
37,1 |
3356 |
3981 |
|
4*95(с) |
39,1 |
4018 |
4142 |
|
4*120(с) |
41,4 |
4942 |
5109 |
|
4*150(с) |
45,0 |
6068 |
6250 |
|
4*185(с) |
47,9 |
7402 |
7600 |
|
4*240(с) |
53,7 |
9505 |
9727 |
|
4*300(с) |
61,4 |
12059 |
12319 |
|
4*400(с) |
69,7 |
15928 |
16238 |
|
4*500(с) |
75,6 |
19696 |
20033 |
|
5*1,5 |
13,4 |
304 |
348 |
|
5*2,5 |
15,1 |
397 |
451 |
|
5*4 |
16,3 |
498 |
560 |
|
5*6 |
17,6 |
612 |
681 |
|
5*10 |
21,3 |
733 |
977 |
|
5*10 1кВ |
21,9 |
1005 |
1103 |
|
5*16 |
23,9 |
1211 |
1326 |
|
5*16 1кВ |
24,5 |
1409 |
1569 |
|
5*25 |
25,3 |
1842 |
1965 |
|
5*25 1кВ |
29,6 |
1945 |
2000 |
|
5*35 |
31,7 |
2329 |
2466 |
|
5*35 1кВ |
32,2 |
2503 |
2875 |
|
5*50 |
36,6 |
3166 |
3331 |
|
5*50 сек |
35,6 |
2749 |
2954 |
|
5*70 |
38,8 |
3663 |
3921 |
|
5*95 |
41,8 |
4885 |
5163 |
|
5*120 |
45,8 |
6081 |
6391 |
|
5*150 |
49,8 |
7490 |
7828 |
|
5*185 |
52,6 |
9142 |
9457 |
|
5*240 |
59,4 |
11748 |
12158 |
|
Гарантийный срок эксплуатации
|
5 лет |
|
Температура окружающей среды при эксплуатации кабеля, °С
|
от -50 до +50 |
|
Длительно допустимая температура нагрева жилы кабеля, °С
|
70 |
|
Относительная влажность воздуха при температуре до +35°С, %
|
98 |
|
Предельно допустимая температура жилы кабеля при коротком замыкании, °С
|
160 |
|
Допустимый нагрев жил кабеля в режиме перегрузки, °С , не более
|
90 |
|
Радиус изгиба при прокладке и монтаже, диам. кабеля не менее:
|
многожильные - 7,5, одножильные - 10 |
|
Кабели прокладываются при температуре (без предварительного подогрева), °С
|
не ниже -15 |
|
Срок службы
|
30 лет |
