ОБЛАСТЬ ПРИМЕНЕНИЯ
Предназначаются для передачи и распределения электрической энергии в стационарных установках на номинальное напряжение 0,66 и 1кВ номинальной частотой 50Гц. Вид климатического исполнения кабе- лей УХЛ, категории размещения 1-5 по ГОСТ 15150. Предназначены для прокладки одиночных кабель- ных линий в кабельных сооружениях, помещениях при отсутствии опасности механических повреждений.
Кабели марки АПвВГ не распространяют горение при одиночной прокладке.
Кабели марки АПвВГнг не распространяют горение при групповой прокладке в пучках.

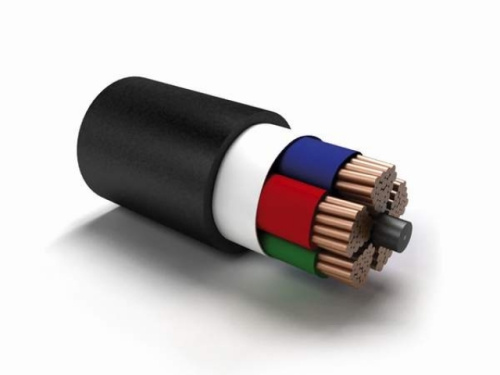

КОНСТРУКЦИЯ КАБЕЛЯ:
•токопроводящая жила – алюминиевая, однопроволочная, или многопроволочная уплотненная, круглой или секторной формы, класса 1 или 2 по ГОСТ 22483;•изоляция – из сшитого полиэтилена (ПЭ);
•оболочка – из ПВХ пластиката, в кабелях марки АПвВГнг из поливинилхлоридного пластиката не распро- страняющего горение.
Число жил, сечение, мм2 |
Наружный диаметр, мм |
Расчетная масса, кг/км |
|
АПвВ, АПвВнг |
АПвВ |
АПвВнг |
|
1*2,5 |
5,5 |
34 |
39 |
1*4 |
6,0 |
41 |
52 |
1*6 |
6,5 |
49 |
78 |
1*10 |
7,2 |
64 |
143 |
1*16 |
8,8 |
98 |
174 |
1*16мж |
9,0 |
155 |
185 |
1*25мж |
10,3 |
198 |
228 |
1*35мж |
11,3 |
216 |
270 |
1*50мж |
12,8 |
246 |
332 |
1*70 |
15,2 |
307 |
419 |
1*95 |
16,8 |
387 |
523 |
1*120 |
18,9 |
488 |
625 |
1*150 |
20,7 |
594 |
787 |
1*185 |
23,3 |
735 |
1004 |
1*240 |
25,6 |
915 |
1258 |
1*300 |
28,1 |
1107 |
1352 |
1*400 |
31,8 |
1426 |
1601 |
1*500 |
35,1 |
1770 |
1933 |
2*2,5 |
9,7 |
55 |
57 |
2*4 |
10,6 |
68 |
71 |
2*6 |
11,6 |
84 |
87 |
2*10 |
13,4 |
112 |
115 |
2*16 |
16,1 |
172 |
205 |
2*16мж |
16,4 |
175 |
324 |
2*25мж |
21,6 |
390 |
377 |
2*35мж |
23,9 |
506 |
405 |
2*50мж |
27,7 |
632 |
532 |
2*70 |
28,1 |
663 |
749 |
2*95 |
31,4 |
797 |
891 |
2*120 |
35,3 |
1003 |
1302 |
2*150 |
38,8 |
1218 |
1322 |
2*185 |
43 |
1505 |
1739 |
2*240 |
48,2 |
1872 |
1949 |
3*2,5 |
10,2 |
75 |
79 |
3*2,5 1кВ |
10,8 |
78 |
82 |
3*4 |
11,1 |
108 |
115 |
3*4 1кВ |
11,6 |
109 |
117 |
3*6 |
11,8 |
132 |
138 |
3*6 1кВ |
12,7 |
135 |
141 |
3*10 |
14,1 |
176 |
180 |
3*16 |
15 |
244 |
251 |
3*16мж |
15,9 |
249 |
261 |
3*25мж |
20,1 |
361 |
373 |
3*35мж |
22,7 |
478 |
493 |
3*50мж |
25,9 |
655 |
674 |
3*70 |
30,7 |
1069 |
1084 |
3*95 |
34,7 |
1387 |
1403 |
3*120 |
38,4 |
1698 |
1744 |
3*150 |
42,2 |
2075 |
2154 |
3*185 |
46,7 |
2553 |
2671 |
3*240 |
52,2 |
3202 |
3301 |
3*4+1*2,5 |
11,7 |
125 |
129 |
3*6+1*4 |
12,8 |
160 |
159 |
3*10+1*6 |
14,6 |
205 |
211 |
3*16+1*10 |
16,9 |
286 |
293 |
3*16+1*10мж |
17,7 |
293 |
300 |
3*25+1*10мж |
20 |
459 |
443 |
3*25+1*16мж |
22,5 |
477 |
487 |
3*35+1*16мж |
24,8 |
589 |
623 |
Число жил, сечение, 2 |
Наружный диаметр, мм |
Расчетная масса, кг/км |
|
АПвВ, АПвВнг |
АПвВ |
АПвВнг |
|
3*35+1*25мж |
24,8 |
619 |
653 |
3*50+1*25мж |
29 |
822 |
847 |
3*50+1*35мж |
29 |
850 |
878 |
3*50+1*25 (с) |
27,6 |
812 |
854 |
3*50+1*35 (с) |
27,6 |
840 |
879 |
3*70+1*35 (с) |
29,1 |
1029 |
1081 |
3*95+1*50 (с) |
32,9 |
1328 |
1368 |
3*95+1*70 (с) |
32,9 |
1388 |
1428 |
3*120+1*70 (с) |
37,2 |
1676 |
1687 |
3*120+1*95 (с) |
37,2 |
1751 |
1794 |
3*150+1*70 (с) |
40 |
1994 |
2103 |
3*150+1*95 (с) |
40 |
2163 |
2198 |
3*185+1*95 (с) |
43,1 |
2419 |
2473 |
3*240+1*120 (с) |
48,4 |
3070 |
3120 |
3*300+1*150 (с) |
55,6 |
3792 |
3874 |
3*400+1*240 (с) |
63,6 |
5042 |
5077 |
3*500+1*300 (с) |
72,4 |
6413 |
6541 |
4*2,5 |
11,0 |
103 |
108 |
4*4 |
11,7 |
129 |
135 |
4*6 |
12,8 |
160 |
166 |
4*10 |
14,6 |
216 |
222 |
4*16мж |
17,8 |
308 |
315 |
4*25мж |
22,5 |
468 |
461 |
4*25мж 1 Кв |
24,6 |
492 |
517 |
4*35мж |
24,8 |
648 |
640 |
4*35мж 1кВ |
27,0 |
648 |
680 |
4*50мж |
29,0 |
848 |
867 |
4*50мж 1кВ |
30,1 |
910 |
1421 |
4*50(с) |
28,0 |
906 |
1090 |
4*70(с) |
31,1 |
1170 |
1437 |
4*95(с) |
34,5 |
1492 |
1812 |
4*120(с) |
37,2 |
1847 |
2193 |
4*150(с) |
41,2 |
2258 |
2657 |
4*185(с) |
44,1 |
2761 |
3211 |
4*240(с) |
49,9 |
3485 |
4099 |
4*300(с) |
58,6 |
4294 |
5050 |
4*400(с) |
65,9 |
5554 |
6532 |
4*500(с) |
71,8 |
6975 |
8203 |
5*2,5 |
11,5 |
126 |
133 |
5*4 |
12,7 |
159 |
167 |
5*4 1кВ |
13,7 |
189 |
167 |
5*6 |
14,0 |
199 |
207 |
5*6 1кВ |
15,0 |
199 |
207 |
5*10 |
16,0 |
217 |
280 |
5*10 1кВ |
17,2 |
270 |
280 |
5*16 |
19,6 |
300 |
398 |
5*16 1кВ |
21,6 |
308 |
398 |
5*25 |
24,8 |
441 |
622 |
5*25 1кВ |
26,9 |
441 |
622 |
5*35 |
27,4 |
613 |
790 |
5*35 1кВ |
29,6 |
541 |
790 |
5*50 |
32,0 |
814 |
1058 |
5*50 1кВ |
33,5 |
1058 |
1083 |
5*70 |
36,6 |
1784 |
1902 |
5*95 |
40,6 |
2240 |
2367 |
5*120 |
44,2 |
2722 |
2866 |
5*150 |
48,4 |
3301 |
3594 |
5*185 |
53,0 |
4018 |
4309 |
5*240 |
59,5 |
4965 |
5356 |
Гарантийный срок эксплуатации
|
5 лет |
Температура окружающей среды при эксплуатации кабеля, °С
|
от -50 до +50 |
Длительно допустимая температура нагрева жилы кабеля, °С
|
70 |
Относительная влажность воздуха при температуре до +35°С, %
|
98 |
Предельно допустимая температура жилы кабеля при коротком замыкании, °С
|
250 |
Допустимый нагрев жил кабеля в режиме перегрузки, °С , не более
|
130 |
Радиус изгиба при прокладке и монтаже, диам. кабеля не менее:
|
многожильные - 7,5, одножильные - 10 |
Кабели прокладываются при температуре (без предварительного подогрева), °С
|
не ниже -15 |
Срок службы
|
30 лет |
Предельная температура жил кабелей по условию невозгорания при коротком замыкании, °С
|
400 |
