ОБЛАСТЬ ПРИМЕНЕНИЯ
Предназначаются для передачи и распределения электриче- ской энергии в стационарных установках на номинальное напря- жение 0,66 и 1кВ номинальной частотой 50Гц. Вид климатиче- ского исполнения кабелей УХЛ, категории размещения 1-5 по ГОСТ 15150. Применяются как для общепромышленного так и на атомных станциях в кабельных сооружениях и помещениях, в том числе во взрывоопасных зонах.
Кабели марки ПвВнг-FRLS не распространяют горение при групповой прокладке в пучках.

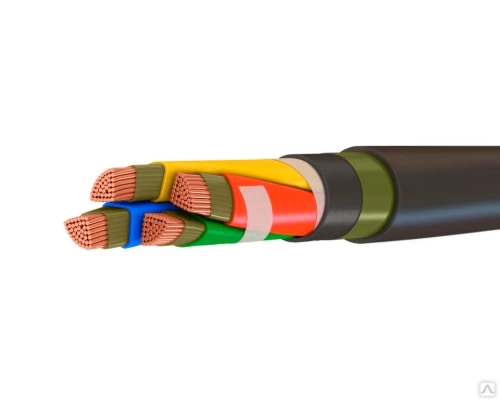

КОНСТРУКЦИЯ КАБЕЛЯ:
•токопроводящая жила – медная, однопроволочная, или многопроволочная уплотненная, круглой или секторной формы, по ГОСТ 22483;
•слой из двух слюдосодержащих лент;
•изоляция – из сшитого полиэтилена (ПЭ);
•оболочка – из ПВХ пластиката, не распространяющего горения с пониженным дымо-газовыделением.
|
Число жил, сечение, мм2 |
Наружный диаметр, мм |
Расчетная масса, кг/км |
|
ПвВнг-FRLS |
||
|
1*1,5 |
10,7 |
199 |
|
1*2,5 |
11,1 |
202 |
|
1*4 |
11,5 |
276 |
|
1*6 |
12,0 |
335 |
|
1*10 |
12,9 |
439 |
|
1*16 |
13,5 |
545 |
|
1*16мж |
14,4 |
268 |
|
1*25мж |
15,6 |
284 |
|
1*35мж |
16,6 |
398 |
|
1*50мж |
17,9 |
499 |
|
1*70 |
19,6 |
667 |
|
1*95 |
21,5 |
867 |
|
1*120 |
23,2 |
1119 |
|
1*150 |
25,8 |
1382 |
|
1*185 |
27,8 |
1674 |
|
1*240 |
30,7 |
2043 |
|
1*300 |
33,0 |
2582 |
|
1*400 |
34,4 |
3342 |
|
1*500 |
40,6 |
4221 |
|
2*1,5 |
13,7 |
293 |
|
2*2,5 |
14,5 |
339 |
|
2*4 |
15,8 |
420 |
|
2*6 |
16,8 |
655 |
|
2*10 |
19,2 |
682 |
|
2*16 |
22,1 |
674 |
|
2*16мж |
22,5 |
953 |
|
2*25мж |
24,9 |
1263 |
|
2*35мж |
26,9 |
1551 |
|
2*50мж |
29,9 |
1973 |
|
2*70 |
30,3 |
2172 |
|
2*95 |
33,9 |
2261 |
|
2*120 |
38,1 |
2364 |
|
2*150 |
41,9 |
3894 |
|
2*185 |
46,4 |
6126 |
|
2*240 |
52,0 |
7832 |
|
3*1,5 |
14,3 |
323 |
|
3*2,5 |
15,1 |
378 |
|
3*2,5 1кВ |
16,0 |
398 |
|
3*4 |
16,6 |
475 |
|
3*4 1кВ |
17,3 |
362 |
|
3*6 |
17,6 |
567 |
|
3*6 1кВ |
18,9 |
655 |
|
3*10 |
20,2 |
796 |
|
3*16 |
21,5 |
904 |
|
3*16мж |
23,9 |
1136 |
|
3*25мж |
26,4 |
1520 |
|
3*35мж |
28,5 |
1891 |
|
3*50мж |
32,1 |
2466 |
|
3*70 |
38,0 |
2848 |
|
3*95 |
43,0 |
3748 |
|
3*120 |
47,6 |
4569 |
|
3*150 |
52,3 |
5559 |
|
3*185 |
57,9 |
6754 |
|
3*240 |
64,7 |
8625 |
|
3*2,5+1*1,5 |
12,4 |
169 |
|
3*4+1*2,5 |
13,1 |
237 |
|
3*6+1*4 |
14,4 |
317 |
|
3*10+1*6 |
16,4 |
480 |
|
3*16+1*10 |
19,0 |
735 |
|
3*16+1*10мж |
19,9 |
768 |
|
3*25+1*10мж |
22,5 |
1153 |
|
3*25+1*16мж |
25,3 |
1475 |
|
Число жил, сечение, 2 |
Наружный диаметр, |
Расчетная масса, кг/км |
|
ПвВнг-FRLS |
||
|
3*35+1*16мж |
27,8 |
1579 |
|
3*35+1*25мж |
27,8 |
1168 |
|
3*50+1*25мж |
32,6 |
1200 |
|
3*50+1*35мж |
32,6 |
1389 |
|
3*50+1*25 (с) |
31,0 |
1804 |
|
3*50+1*35 (с) |
31,0 |
1866 |
|
3*70+1*35 (с) |
32,7 |
2153 |
|
3*95+1*50 (с) |
36,9 |
2239 |
|
3*95+1*70 (с) |
36,9 |
2482 |
|
3*120+1*70 (с) |
41,8 |
2990 |
|
3*120+1*95 (с) |
41,8 |
3718 |
|
3*150+1*70 (с) |
44,9 |
4747 |
|
3*150+1*95 (с) |
44,9 |
6167 |
|
3*185+1*95 (с) |
48,4 |
7714 |
|
3*240+1*120 (с) |
54,3 |
9003 |
|
3*300+1*150 (с) |
62,4 |
10907 |
|
3*400+1*240 (с) |
71,4 |
14694 |
|
3*500+1*300 (с) |
81,3 |
18400 |
|
4*1,5 |
15,3 |
372 |
|
4*2,5 |
16,3 |
440 |
|
4*4 |
17,9 |
560 |
|
4*6 |
19,1 |
674 |
|
4*10 |
22,0 |
960 |
|
4*16мж |
26,1 |
1383 |
|
4*25мж |
28,8 |
1865 |
|
4*25мж 1 Кв |
31,5 |
2378 |
|
4*35мж |
31,7 |
2613 |
|
4*35мж 1кВ |
34,5 |
2756 |
|
4*50мж |
35,7 |
3097 |
|
4*50мж 1кВ |
37,1 |
3394 |
|
4*50(с) |
34,4 |
4502 |
|
4*70(с) |
38,3 |
5012 |
|
4*95(с) |
42,4 |
5549 |
|
4*120(с) |
41,8 |
5470 |
|
4*150(с) |
46,0 |
6808 |
|
4*185(с) |
49,2 |
7282 |
|
4*240(с) |
55,7 |
8244 |
|
4*300(с) |
65,4 |
9679 |
|
4*400(с) |
73,6 |
10893 |
|
4*500(с) |
80,2 |
11870 |
|
5*1,5 |
16,5 |
426 |
|
5*2,5 |
17,6 |
510 |
|
5*4 |
19,4 |
655 |
|
5*4 1кВ |
20,7 |
699 |
|
5*6 |
20,9 |
793 |
|
5*6 1кВ |
22,2 |
842 |
|
5*10 |
24,2 |
1155 |
|
5*10 1кВ |
26,0 |
1241 |
|
5*16 |
28,6 |
1649 |
|
5*16 1кВ |
31,6 |
1822 |
|
5*25 |
32,0 |
2283 |
|
5*25 1кВ |
28,0 |
1998 |
|
5*35 |
35,1 |
2903 |
|
5*35 1кВ |
38,0 |
3143 |
|
5*50 |
39,2 |
3247 |
|
5*50 1кВ |
41,0 |
3396 |
|
5*70 |
40,4 |
3979 |
|
5*95 |
41,0 |
4038 |
|
5*120 |
49,9 |
4914 |
|
5*150 |
55,1 |
5427 |
|
5*185 |
60,9 |
5996 |
|
5*240 |
68,2 |
6714 |
|
Гарантийный срок эксплуатации
|
5 лет |
|
Температура окружающей среды при эксплуатации кабеля, °С
|
от -50 до +50 |
|
Длительно допустимая температура нагрева жилы кабеля, °С
|
70 |
|
Относительная влажность воздуха при температуре до +35°С, %
|
98 |
|
Предельно допустимая температура жилы кабеля при коротком замыкании, °С
|
250 |
|
Допустимый нагрев жил кабеля в режиме перегрузки, °С , не более
|
130 |
|
Радиус изгиба при прокладке и монтаже, диам. кабеля не менее:
|
многожильные - 7,5, одножильные - 10 |
|
Кабели прокладываются при температуре (без предварительного подогрева), °С
|
не ниже -15 |
|
Срок службы
|
30 лет |
|
Предельная температура жил кабелей по условию невозгорания при коротком замыкании, °С
|
400 |
