ОБЛАСТЬ ПРИМЕНЕНИЯ
Предназначаются для передачи и распределения электриче- ской энергии в стационарных установках на номинальное напря- жение 0,66 и 1кВ номинальной частотой 50Гц. Вид климатиче- ского исполнения кабелей УХЛ, категории размещения 1-5 по ГОСТ 15150. Предназначаются для прокладки в кабельных соо- ружениях, помещениях, туннелях, каналах, в том числе во взры- воопасных зонах.
Кабели марки ПвВГнг-LS не распространяют горение при груп- повой прокладке в пучках.

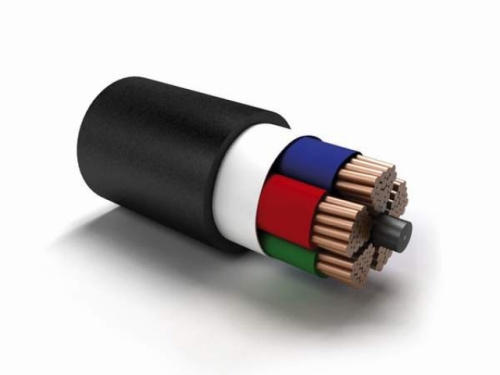

КОНСТРУКЦИЯ КАБЕЛЯ:
•токопроводящая жила – медная, однопроволочная, или многопроволочная уплотненная, круглой или секторной формы, по ГОСТ 22483;•изоляция – из сшитого полиэтилена (ПЭ);
•оболочка – из ПВХ пластиката, не распространяющего горения с низким дымо-газовыделением.
|
Число жил, сечение, мм2 |
Наружный диаметр, мм |
Расчетная масса, кг/км |
|
ПвВнг -LS |
ПвВнг -LS |
|
|
1*1,5 |
5,1 |
165 |
|
1*2,5 |
5,5 |
183 |
|
1*4 |
6,0 |
207 |
|
1*6 |
6,5 |
236 |
|
1*10 |
7,2 |
291 |
|
1*16 |
8,8 |
368 |
|
1*16мж |
9,0 |
387 |
|
1*25мж |
10,3 |
499 |
|
1*35мж |
11,3 |
608 |
|
1*50мж |
12,8 |
751 |
|
1*70 |
15,2 |
986 |
|
1*95 |
16,8 |
1265 |
|
1*120 |
18,9 |
1526 |
|
1*150 |
20,7 |
1886 |
|
1*185 |
23,3 |
2289 |
|
1*240 |
25,6 |
2889 |
|
1*300 |
28,1 |
3474 |
|
1*400 |
31,8 |
4001 |
|
1*500 |
35,1 |
5584 |
|
2*1,5 |
9,0 |
78 |
|
2*2,5 |
9,7 |
113 |
|
2*4 |
10,6 |
153 |
|
2*6 |
11,6 |
238 |
|
2*10 |
13,4 |
647 |
|
2*16 |
16,1 |
839 |
|
2*16мж |
16,4 |
695 |
|
2*25мж |
21,6 |
987 |
|
2*35мж |
23,9 |
1350 |
|
2*50мж |
27,7 |
1811 |
|
2*70 |
28,1 |
2259 |
|
2*95 |
31,4 |
2806 |
|
2*120 |
35,3 |
3109 |
|
2*150 |
38,8 |
3442 |
|
2*185 |
43 |
3813 |
|
2*240 |
48,2 |
5932 |
|
3*1,5 |
9,4 |
116 |
|
3*2,5 |
10,2 |
158 |
|
3*2,5 1кВ |
10,8 |
174 |
|
3*4 |
11,1 |
193 |
|
3*4 1кВ |
11,6 |
237 |
|
3*6 |
11,8 |
269 |
|
3*6 1кВ |
12,7 |
364 |
|
3*10 |
14,1 |
539 |
|
3*16 |
15 |
869 |
|
3*16мж |
15,9 |
1155 |
|
3*25мж |
20,1 |
1615 |
|
3*35мж |
22,7 |
2378 |
|
3*50мж |
25,9 |
2183 |
|
3*70 |
30,7 |
2926 |
|
3*95 |
34,7 |
3644 |
|
3*120 |
38,4 |
4518 |
|
3*150 |
42,2 |
5535 |
|
3*185 |
46,7 |
7173 |
|
3*240 |
52,2 |
7633 |
|
3*2,5+1*1,5 |
11 |
152 |
|
3*4+1*2,5 |
11,7 |
213 |
|
3*6+1*4 |
12,8 |
285 |
|
3*10+1*6 |
14,6 |
431 |
|
3*16+1*10 |
16,9 |
661 |
|
3*16+1*10мж |
17,7 |
690 |
|
3*25+1*10мж |
20 |
1036 |
|
3*25+1*16мж |
22,5 |
1326 |
|
Число жил, сечение, 2 |
Наружный диаметр, |
Расчетная масса, кг/км |
|
ПвВнг -LS |
ПвВнг -LS |
|
|
3*35+1*16мж |
24,8 |
1419 |
|
3*35+1*25мж |
24,8 |
1890 |
|
3*50+1*25мж |
29 |
1973 |
|
3*50+1*35мж |
29 |
1568 |
|
3*50+1*25 (с) |
27,6 |
1631 |
|
3*50+1*35 (с) |
27,6 |
1888 |
|
3*70+1*35 (с) |
29,1 |
1976 |
|
3*95+1*50 (с) |
32,9 |
2207 |
|
3*95+1*70 (с) |
32,9 |
2687 |
|
3*120+1*70 (с) |
37,2 |
3371 |
|
3*120+1*95 (с) |
37,2 |
4439 |
|
3*150+1*70 (с) |
40 |
4672 |
|
3*150+1*95 (с) |
40 |
5291 |
|
3*185+1*95 (с) |
43,1 |
6543 |
|
3*240+1*120 (с) |
48,4 |
8353 |
|
3*300+1*150 (с) |
55,6 |
10557 |
|
3*400+1*240 (с) |
63,6 |
14222 |
|
3*500+1*300 (с) |
72,4 |
17853 |
|
4*1,5 |
10,1 |
120 |
|
4*2,5 |
11,0 |
174 |
|
4*4 |
11,7 |
240 |
|
4*6 |
12,8 |
316 |
|
4*10 |
14,6 |
486 |
|
4*16мж |
17,8 |
1178 |
|
4*25мж |
22,5 |
1536 |
|
4*25мж 1 Кв |
24,6 |
2152 |
|
4*35мж |
24,8 |
2005 |
|
4*35мж 1кВ |
27,0 |
2324 |
|
4*50мж |
29,0 |
2765 |
|
4*50мж 1кВ |
30,1 |
3030 |
|
4*50(с) |
28,0 |
3299 |
|
4*70(с) |
31,1 |
3427 |
|
4*95(с) |
34,5 |
3958 |
|
4*120(с) |
37,2 |
4932 |
|
4*150(с) |
41,2 |
6079 |
|
4*185(с) |
44,1 |
7435 |
|
4*240(с) |
49,9 |
9478 |
|
4*300(с) |
58,6 |
11782 |
|
4*400(с) |
65,9 |
15600 |
|
4*500(с) |
71,8 |
19286 |
|
5*1,5 |
10,8 |
269 |
|
5*2,5 |
11,5 |
316 |
|
5*4 |
12,7 |
413 |
|
5*4 1кВ |
13,7 |
413 |
|
5*6 |
14,0 |
548 |
|
5*6 1кВ |
15,0 |
548 |
|
5*10 |
16,0 |
805 |
|
5*10 1кВ |
17,2 |
954 |
|
5*16 |
19,6 |
1141 |
|
5*16 1кВ |
21,6 |
1370 |
|
5*25 |
24,8 |
1831 |
|
5*25 1кВ |
26,9 |
2272 |
|
5*35 |
27,4 |
2407 |
|
5*35 1кВ |
29,6 |
2962 |
|
5*50 |
32,0 |
2847 |
|
5*50 1кВ |
33,5 |
3331 |
|
5*70 |
36,6 |
3830 |
|
5*95 |
40,6 |
5059 |
|
5*120 |
44,2 |
6266 |
|
5*150 |
48,4 |
7773 |
|
5*185 |
53,0 |
9488 |
|
5*240 |
59,5 |
12226 |
|
Гарантийный срок эксплуатации
|
5 лет |
|
Температура окружающей среды при эксплуатации кабеля, °С
|
от -50 до +50 |
|
Длительно допустимая температура нагрева жилы кабеля, °С
|
70 |
|
Относительная влажность воздуха при температуре до +35°С, %
|
98 |
|
Предельно допустимая температура жилы кабеля при коротком замыкании, °С
|
250 |
|
Допустимый нагрев жил кабеля в режиме перегрузки, °С , не более
|
130 |
|
Радиус изгиба при прокладке и монтаже, диам. кабеля не менее:
|
многожильные - 7,5, одножильные - 10 |
|
Кабели прокладываются при температуре (без предварительного подогрева), °С
|
не ниже -15 |
|
Срок службы
|
30 лет |
|
Предельная температура жил кабелей по условию невозгорания при коротком замыкании, °С
|
400 |
