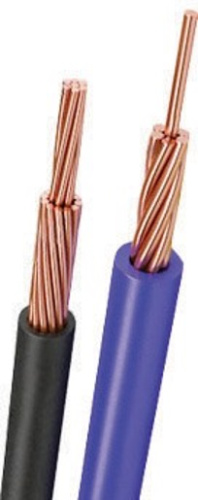

АПВ И ПВ, АППВ И ППВ ГОСТ 31947-2012;
СТ АО 950940000485-021-2016
ОБЛАСТЬ ПРИМЕНЕНИЯ
Провода с медными и алюминиевыми жилами с изоляцией из по- ливинилхлоридного пластиката применяются для электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования, машин, механиз- мов и станков на номинальное напряжение до 450 В частотой до 400 Гц или постоянное напряжение до 1000 В.
Вид климатического исполнения проводов ОМ, Т и ХЛ, категория размещения 2 по ГОСТ 15150.
Провода марки АПВ и ПВ1 – для прокладки в стальных трубах, пустотных каналах строительных конструкций, на лотках и др., для монтажа электрических цепей.
Провода ПВ2 и ПВ3 – для монтажа участков электрических цепей, где возможны изгибы проводов.
Провод марки ПВ4 и ПВ5 – для монтажа участков электрических цепей, где возможны частые изгибы проводов.
Провода АППВ и ППВ – для негибкого монтажа.КОНСТРУКЦИЯ ПРОВОДА
|
Марка |
Номинальное сечение токопроводящей жилы, мм2 |
Класс по ГОСТ 22483 |
|
АПВ, АППВ |
От 2,0 до 16 вкл |
1 |
|
25 и выше |
2 |
|
|
ПВ1, ППВ |
От 0,5 до 10 вкл |
1 |
|
16 и выше |
2 |
|
|
ПВ2 |
2 и выше |
2 |
|
ПВ3 |
От 0,5 до 1,5 вкл |
2,3,4 |
|
2 до 4 |
4 |
|
|
5 и выше |
3 |
|
|
|
0,5 и 0,75 |
5 |
|
ПВ4, ПВ5 |
1 и 1,5 2,5 и 4 |
4 или 5 5 |
|
|
6 и 10 |
4 или 5 |
Максимальные наружные размеры проводов марок АПВ, ПВ1 указаны в таблице 1, провода марок ПВ2, ПВ3, ПВ4 и ПВ5 в таблице 2.
|
Номинальное сечение жил, мм2 |
Максимальный наружный диаметр, мм, и расчетная масса 1 км провода, кг, проводов марок |
|||
|
АПВ |
ПВ1 |
|||
|
диаметр, мм |
масса, кг |
диаметр, мм |
масса, кг |
|
|
0.5 |
- |
- |
2.4 |
8.5 |
|
0.75 |
- |
- |
2.6 |
10.5 |
|
1.0 |
- |
- |
2.8 |
13.5 |
|
1.5 |
- |
- |
3.3 |
20 |
|
2,0 |
3,7 |
13,5 |
3,7 |
26 |
|
2.5 |
3.9 |
15.5 |
3.9 |
30 |
|
4.0 |
4.4 |
21.0 |
4.4 |
45 |
|
6.0 |
4.9 |
28.5 |
4.9 |
65 |
|
10.0 |
6.4 |
44.6 |
6.4 |
108 |
|
16.0 |
8.0 |
64.6 |
8.0 |
172 |
|
25.0 |
9.8 |
110 |
9.8 |
261 |
|
35.0 |
11.0 |
141 |
11.0 |
351 |
|
50.0 |
13.0 |
187 |
13.0 |
474 |
|
70.0 |
15.0 |
252 |
15.0 |
672 |
|
95.0 |
17.0 |
348 |
17.0 |
928 |
|
120.0 |
19.0 |
428 |
- |
- |
|
Номинальное сечение жил, мм2 |
Максимальный наружный диаметр, мм, и расчетная масса 1 км провода, кг, проводов марок |
|||||
|
ПВ2 |
ПВ3 |
ПВ4,ПВ5 |
||||
|
диаметр, мм |
масса, кг |
диаметр, мм |
масса, кг |
диаметр, мм |
масса, кг |
|
|
0.5 |
- |
- |
- |
9 |
2,6 |
10 |
|
0.75 |
- |
- |
- |
12 |
2,8 |
12 |
|
1.0 |
- |
- |
- |
14 |
3,0 |
15 |
|
1.5 |
- |
- |
- |
20 |
3,5 |
20 |
|
2,0 |
3,7 |
28 |
3,7 |
28 |
- |
- |
|
2.5 |
4,2 |
31 |
4,2 |
31 |
4,2 |
31 |
|
3,0 |
4,4 |
41 |
4,4 |
38 |
- |
- |
|
4.0 |
4,8 |
48 |
4,8 |
48 |
4,8 |
48 |
|
5,0 |
5,2 |
62 |
5,2 |
62 |
- |
- |
|
6.0 |
5,4 |
69 |
6,3 |
70 |
6,3 |
70 |
|
8,0 |
6,3 |
94 |
7,0 |
94 |
- |
- |
|
10.0 |
6,8 |
116 |
7,6 |
116 |
7,6 |
120 |
|
16.0 |
8,0 |
177 |
8,8 |
182 |
- |
- |
|
25.0 |
9,8 |
285 |
11 |
284 |
- |
- |
|
35.0 |
11 |
370 |
12,5 |
378 |
- |
- |
|
50.0 |
13 |
518 |
14,5 |
520 |
- |
- |
|
70.0 |
15 |
705 |
17 |
730 |
- |
- |
|
95.0 |
17 |
975 |
19 |
985 |
- |
- |
|
120.0 |
- |
- |
- |
- |
- |
- |
Максимальный наружный диаметр и расчетная масса 1 км провода марок ППВ и АППВ указаны в таблице 3.
|
Число и ном.сечение жил, мм2 |
Максимальные наружные размеры, мм АППВ и ППВ |
Расчетная масса, кг |
||
|
толщина |
ширина |
ППВ |
АППВ |
|
|
2х0,75 |
2,6 |
6,4 |
21.9 |
- |
|
2х1,0 |
2,8 |
6,8 |
29.5 |
- |
|
2х1,5 |
3,3 |
7,8 |
39.8 |
- |
|
2х2,0 |
3,7 |
8,6 |
52.5 |
27.5 |
|
2х2,5 |
3,9 |
9,0 |
62 |
31.5 |
|
2х3,0 |
4,0 |
9,2 |
76 |
36.5 |
|
2х4,0 |
4,4 |
10,0 |
92.4 |
43.2 |
|
2х5,0 |
4,6 |
10,4 |
- |
49.2 |
|
2х6,0 |
4,9 |
11,0 |
- |
58 |
|
3х0,75 |
2,6 |
10,2 |
33.2 |
- |
|
3х1,0 |
2,8 |
10,8 |
44.6 |
- |
|
3х1,5 |
3,3 |
12,3 |
60 |
- |
|
3х2,0 |
3,7 |
13,5 |
79 |
41.5 |
|
3х2,5 |
3,9 |
14,1 |
94 |
48 |
|
3х3,0 |
4,0 |
14,4 |
112 |
53.5 |
|
3х4,0 |
4,4 |
15,6 |
137 |
64 |
|
3х5,0 |
4,6 |
16,2 |
- |
74 |
|
3х6,0 |
4,9 |
17,1 |
- |
86.5 |
|
Гарантийный срок эксплуатации
|
2 года |
|
Срок службы, не менее
|
15 лет |
|
Номинальное напряжение, кВ
|
0,45 |
|
Температура окружающей среды при эксплуатации кабеля, °С
|
от -50 до +35 |
|
Длительно допустимая температура нагрева жилы кабеля, °С
|
70 |
|
Радиус изгиба при монтаже диаметр провода, не менее
|
Провода остальных марок: 10, марок ПВ2, ПВ3, ПВ4: 5 |
